BF-400A5/BF-630A5/BF-800A5
概要描述：
产品描述

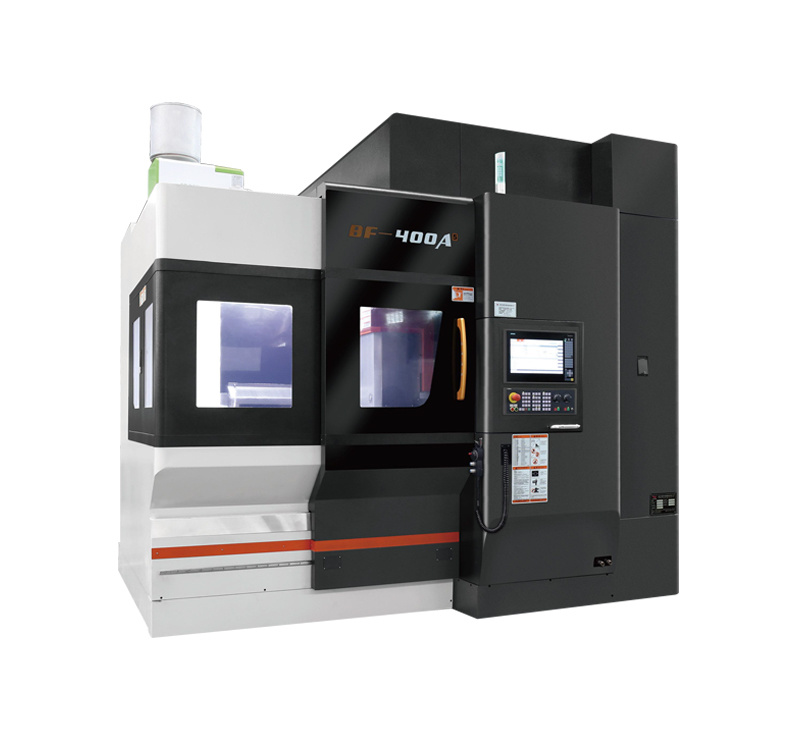

A系列高速高精密五轴机型
机械特点

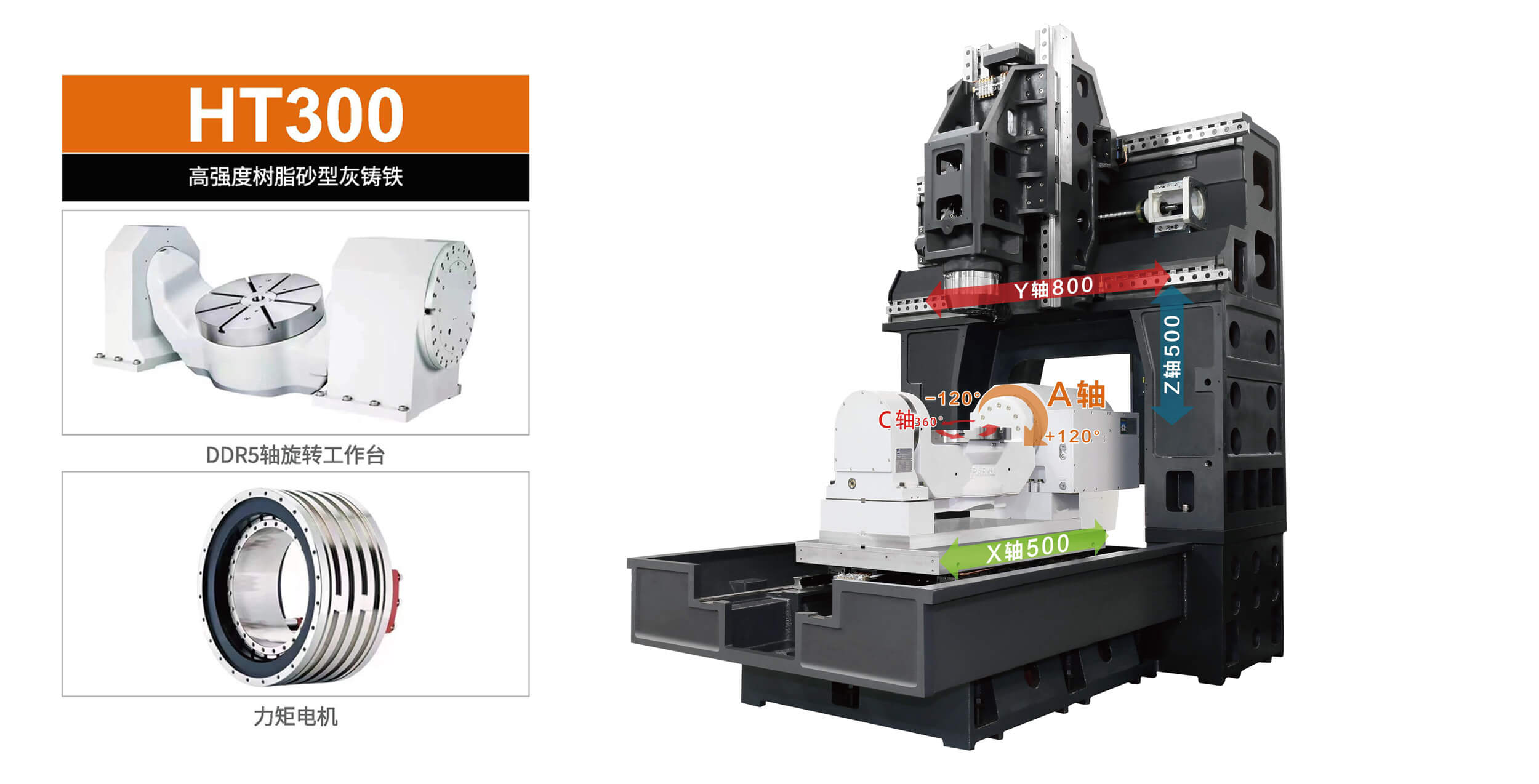

● FC30高强度铸铁材料+龙门式结构设计，为五轴加工所需高精度、高动态性提供坚实保证;
● AC轴DDR力矩电机直接驱动，精度和效率兼具;
● HEIDENHAIN高精密光栅尺/圆光栅;
● HEIDENHAIN SIEMENS进口高端五轴控制系统;
● RTCP (刀具中心点管理) 功能。
A5系列五轴加工中心
|
机械参数 |
单位 |
BF-400A5 |
BF-630A5 |
BF-800A5 |
|
X轴行程 |
mm |
500 |
800 |
950 |
|
Y轴行程 |
mm |
800 |
900 |
900 |
|
Z轴行程 |
mm |
500 |
700 |
700 |
|

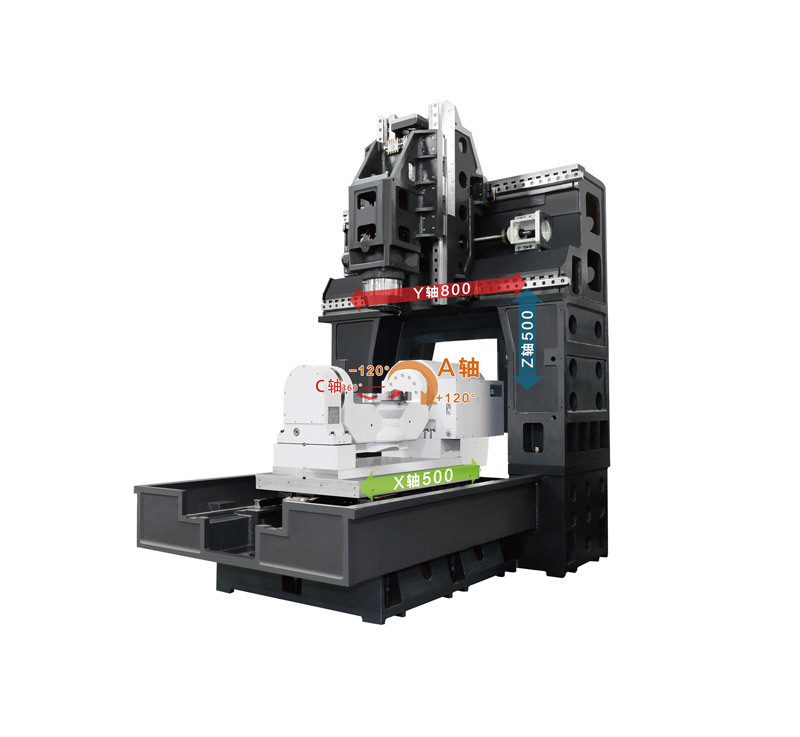

A/B轴回转角度 |
|
-120--120° |
-120--120° |
-120--120° |
|
C轴回转角度 |
|
0--360° |
0--360° |
0--360° |
|
主轴鼻端至工作台距离 |
mm |
150-650 |
120-820 |
120-820 |
|
工作台面至A/B轴旋转中心距离 |
|
0 |
-60 |
-100 |
|
工作台盘面直径 |
mm |
Φ400mm |
Φ630mm |
Φ800mm |
|
工作台承重 |
mm |
300 |
800 |
1000 |
|
T型槽宽 |
|
12H7 |
14H7 |
14H7 |
|
基准孔径; |
|
Φ55H7 |
Φ50H7 |
Φ50H7 |
|
机械重量 |
kg |
9500 |
15500 |
17000 |
|
标配 |
▶自动刀具交换系统 |
▶主轴温控系统 |
▶全防护钣金防护罩 |
选配 |

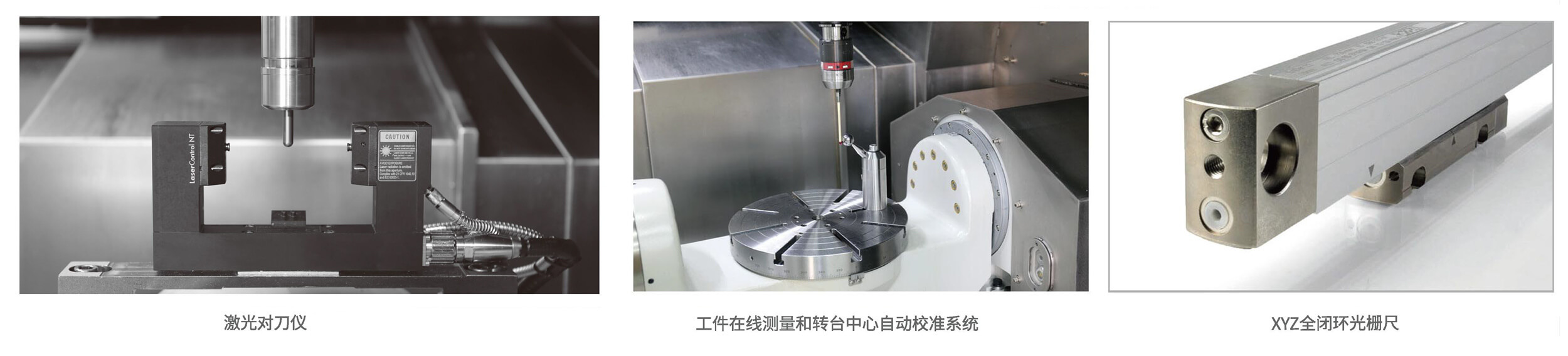

▶激光对刀系统 |
|
▶油雾回收系统 |
▶手持操作单元 |
▶三色警报灯 |
▶五轴标定系统 |
||
|
▶工件吹气系统 |
▶电气箱空调 |
▶双支工作灯 |
|
||
|
▶刀具冲屑系统 |
▶自动排屑系统 |
▶全闭环光栅尺 |
|
||
|
▶自动集中润滑系统 |
▶床身导轨防护罩 |
|
|
规格说明
单位
BF-400A5
BF-630A5
BF-800A5
行程范围
X轴行程
mm
500
800
950
Y轴行程
mm
800
900
900
Z轴行程
mm
500
700
700
A/B轴回转角度
mm
-120--120°
C轴回转角度
mm
0--360°
主轴鼻端至工作台距离
150-650
120-820
工作台面至A/B轴旋转中心距离
0
-60
-100
工作台
工作台盘面直径
mm
Φ400mm
Φ630mm
Φ800mm
工作台承重
kg
300
800
1000
T型槽宽
12H7
14H7
基准孔径
Φ55H7
Φ50H7
数控系统
标准控制器（西门子）
840D SL五轴控制系统
主轴
联接方式
电主轴
主軸转速
rpm
18000
主轴锥度及规格
HSK-A63
主轴电机功率（西门子）
kw
18/22
15/22
主軸电机扭矩（西门子）
NM
45.5/60
65/81
五轴
X/Y/Z/B/C三轴电机功率（西门子）
kw
3.14/3.14/3.14/3.14/5.87
X/Y/Z/B/C三轴电机扭矩（西门子）
NM
20/20/20/20/128
X/Y/Z/B/C快移速度（西门子）
m/min
24/24/24
B轴旋转速度
m/min
20
C轴旋转速度
m/min
180
机台精度
X/Y/Z定位精度（双向）
mm
±0.003/300
X/Y/Z重重靖度
mm
±0.002/300
AC轴定位精度
arc-sec
±5
AC轴重复精度
arc-sec
4
机械
空压规格
kg/cm2
6-7bar
机械外观（长度尺寸）
mm
3300
3500
4000
（宽度尺寸）
mm
2800
3200
3500
（高度尺寸）
mm
3200
3700
机械重量
kg
9500
15500
17000
A系列高速高精密五轴机型
