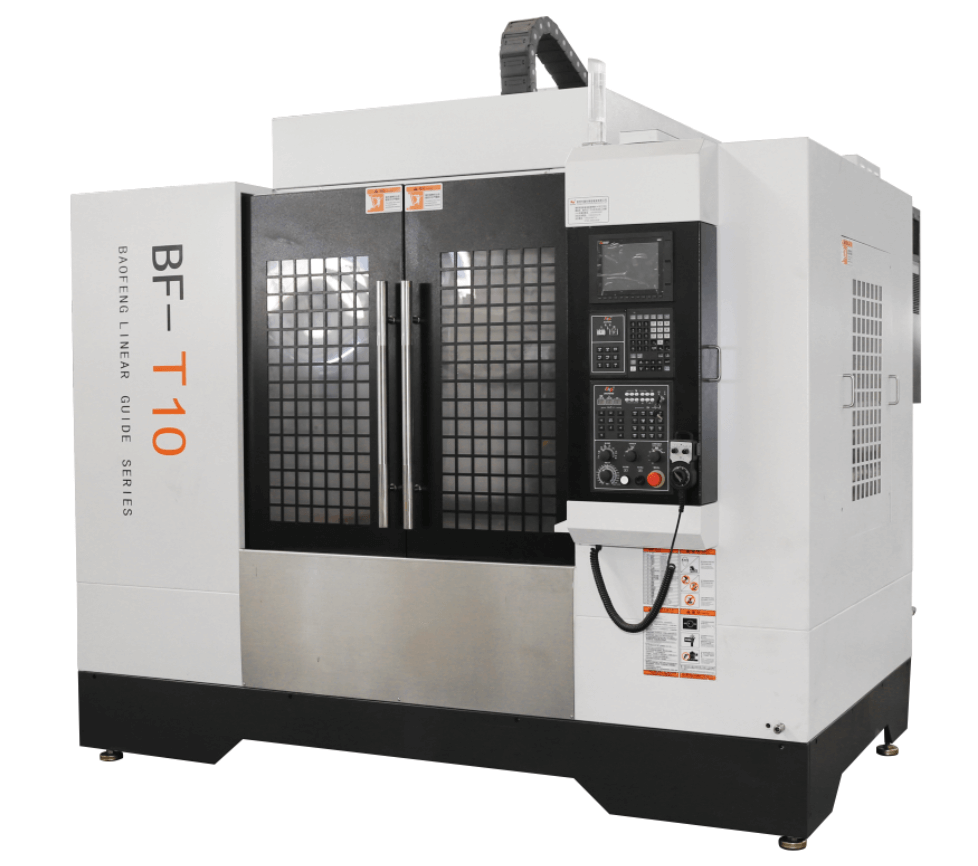

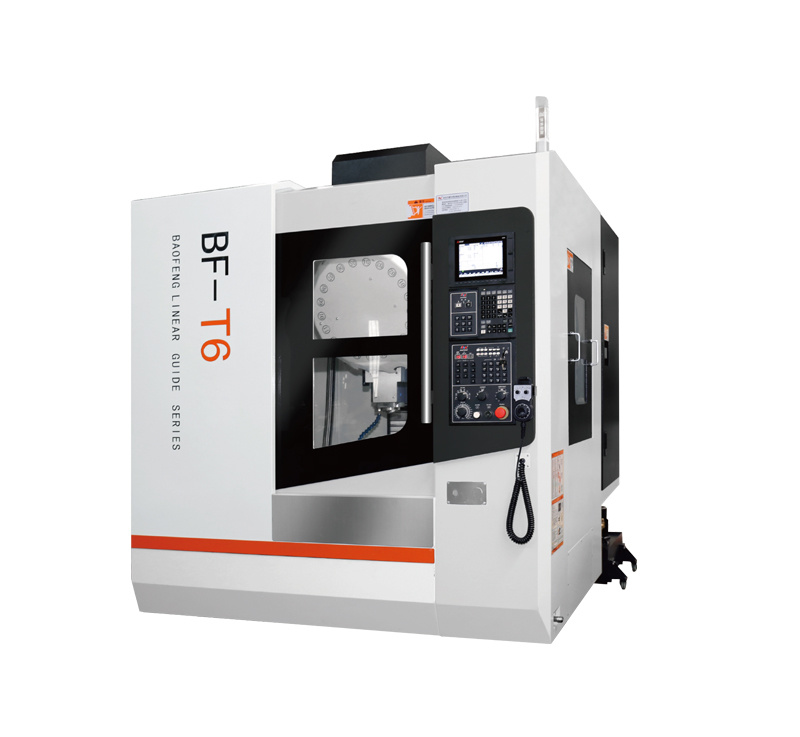

BF-T6T/BF-T10
产品描述
T系列钻攻机型
切削能力
● 直接式BBT40-12000RPM，主轴高速高刚性;
切削参数
● 整机结构借助有限元分析( FEM)优化结构设计;
● 所有部件均采用HT300高牌号铸件，经模内48H
保温+高温退火去应力处理，确保刚性和精度稳定。
|

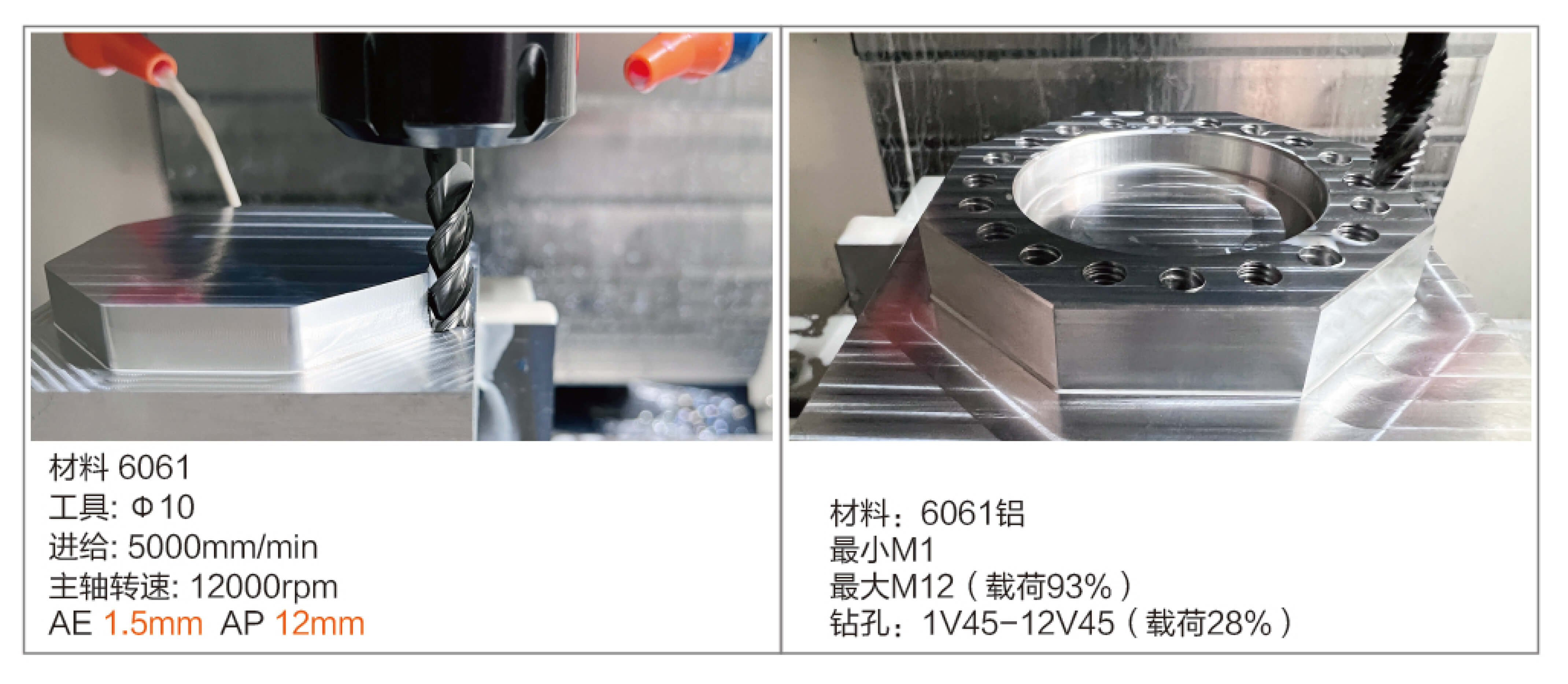

钻孔工艺参数 |
攻牙参数 |
|
材料: 6061铝 |
材料: 6061铝 |
|
孔径:Φ1.6-1孔 |
M2/1 PCS |
|
进给: 200mm/min |
进给: 1800mm/min |
|
转速: 3000rpm |
转速: 3000rpm |
|
G81 Z-1.2 |
G84 Z-6 |
|
G83Z-8 Q1.0 |
G84 Z-6 Q0.6 |
|
G81:F300 *M:4/pcs |
|
|
G83:F200 *M:18s/pcs |
G84: F1800 *M:9S/pcs |
T系列钻攻机型机械特点
▶ 超大A字型立柱，X/Y/Z轴快移48M/min，加速度达1G;
▶ 刚性攻牙速度S4000RPM，规格M16 (铝材)
▶ 后排屑方式配合强劲冲屑装置，清扫无需停机;
▶ 改良型夹臂式换刀机构，(T-T) 换刀时间1.7S。
速度高、效率高、无配重
量产化加工理想选择!
高刚性主体机构
所有主件均采用米汉纳铸铁，( 高张力铸件材质)吸震力强、耐磨性佳;
并经应力消除与时效处理，确保机械平台稳定性和精度高特性。
标准配置
|
▶ 工件吹气系统 |
▶ 底盘冲屑系统 |
|
▶ 刀具冲屑系统 |
▶ 床身导轨防护罩 |
|
▶ 自动集中润滑系统 |
▶ 全防护 |
|
▶ 主轴温控系统 |
▶ 三色警报灯 |
|
▶ 手持操作单元 |
▶ 工作灯 |
|
▶ 电气箱热交换机 |
▶ BT30-21T伺服刀库 |

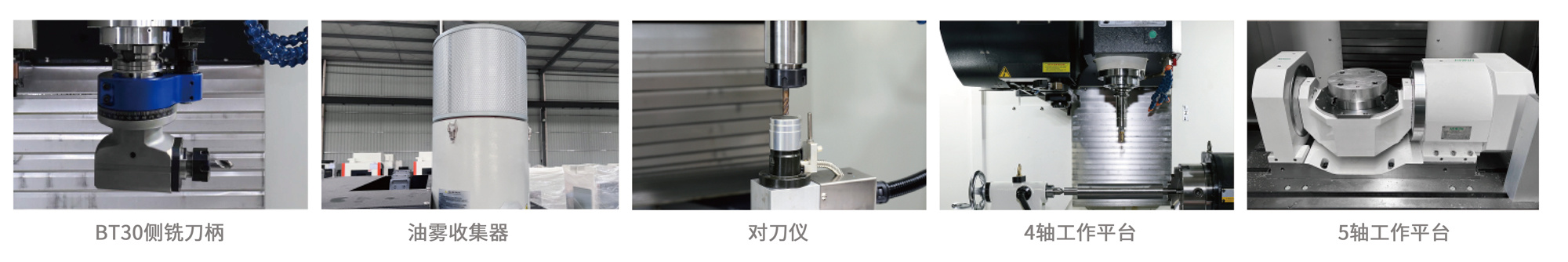

选配配置
|

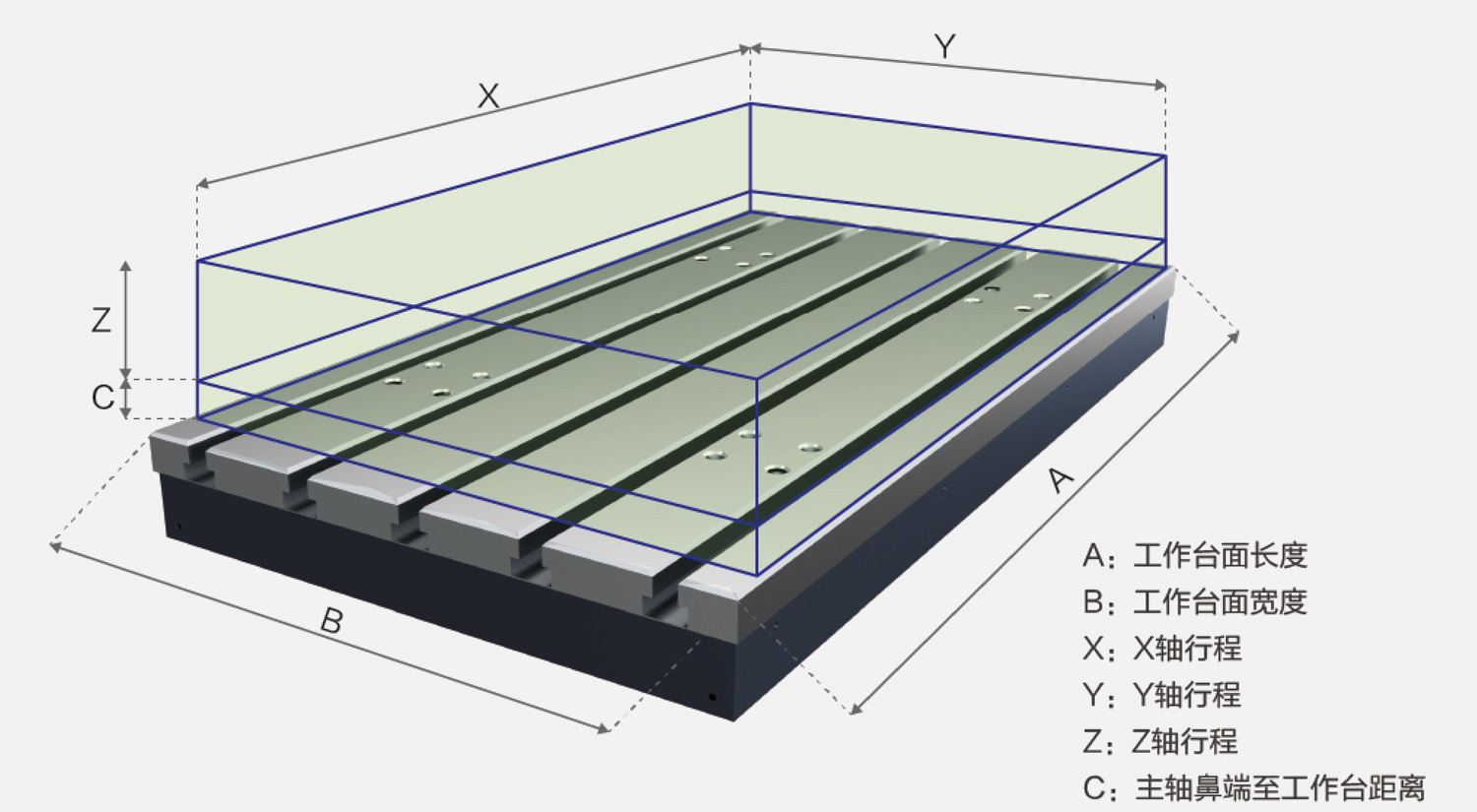

机器型号 |
单位mm |
A(长) |
B(宽) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
最小空间高 |
|
T系列三线轨 |
|||||||
|
BF-T6 |
mm |
700 |
420 |
600 |
400 |
300 |
150 |
|
BF-T10 |
mm |
1100 |
500 |
1000 |
600 |
330 |
200 |
T系列钻攻机型
|
规格说明 |
单位 |
BF-T6 |
BF-T10 |
|
行程范围 |
|||
|
X轴行程 |
mm |
600 |
1000 |
|
丫轴行程 |
mm |
400 |
600 |
|
Z轴行程 |
mm |
300 |
330 |
|
主轴鼻端至工作台距离 |
mm |
150-450 |
200-500 |
|
主轴中心至立柱轨面距离 |
mm |
420 |
420 |
|
工作台 |
|||
|
工作台尺寸 |
mm |
700x420 |
1100x500 |
|
工作台Max承重 |
kg |
400 |
500 |
|
T型槽尺寸 |
mm |
3-14x125 |
3-14x125 |
|

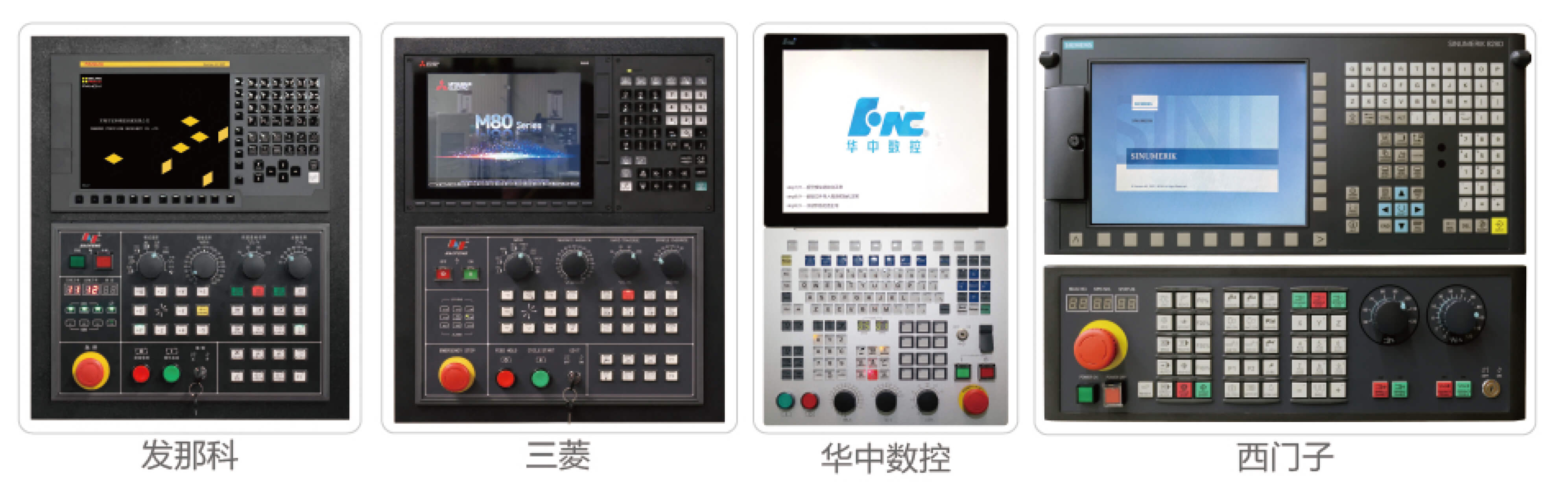

数控系统 |
|||
|
标准控制器（发那科） |
|
Oi-MF Plus |
Oi-MF Plus |
|
标准控制器（三菱） |
|
M80 |
M80 |
|
标准控制器（西门子） |
|
828D |
828D |
|
主轴 |
|||
|
联接方式 |
|
直联式 |
直联式 |
|
主轴转速 |
rpm |
20000 |
20000 |
|
主轴锥度及规格 |
|
BT30 |
BT30 |
|
主轴电机功率（发那科） |
kw |
3.7/5.5/9 |
3.7/5.5/9 |
|
主轴电机扭矩（发那科） |
NM |
14.1/17.5/28.7 |
14.1/17.5/28.7 |
|
主轴电机功率（三菱） |
kw |
3.7/5.5 |
3.7/5.5 |
|
主轴电机扭矩（三菱） |
NM |
14.1/17.5 |
14.1/17.5 |
|
主轴电机功率（西门子） |
kw |
4.8/9.0/21.2 |
4.8/9.0/21.2 |
|
主轴电机扭矩（西门子） |
NM |
10/19/45 |
10/19/45 |
|
三轴 |
|||
|
X/Y/Z三轴电机功率（发那科） |
kw |
2.5/2.5/2.7 |
2.5/2.5/2.7 |
|
X/Y/Z三轴电机功率（三菱） |
kw |
1.5/1.5/3.0 |
2.0/2.0/3.0 |
|
X/Y/Z三轴电机功率（西门子） |
kw |
2.85/2.85/3.55 |
2.85/2.85/3.55 |
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
XY:8/32 Z:12/46 |
XY:8/32 Z:12/46 |
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
XY:9/42 Z:22.5/64 |
XY:9/42 Z:22.5/64 |
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
XY:12/36NM Z:22/66 |
XY:12/36NM Z:22/66 |
|
X/Y/Z快移速度（发那科） |
m/min |
48/48/48 |
48/48/48 |
|
X/Y/Z快移速度（三菱） |
m/min |
48/48/48 |
48/48/48 |
|
X/Y/Z快移速度（西门子） |
m/min |
48/48/48 |
48/48/48 |
|
机台精度 |
|||
|
定位精度（双向） |
mm |
±0.003/300 |
±0.003/300 |
|
重复精度 |
mm |
±0.002/300 |
±0.002/300 |
|
机械 |
|||
|
空压规格 |
kg/cm2 |
6-7bar |
6-7bar |
|
机械外观（长度尺寸） |
mm |
1800 |
3300 |
|
（宽度尺寸） |
mm |
2500 |
2400 |
|
（高度尺寸） |
mm |
2400 |
2700 |
|
机械重量 |
kg |
3700 |
4800 |
