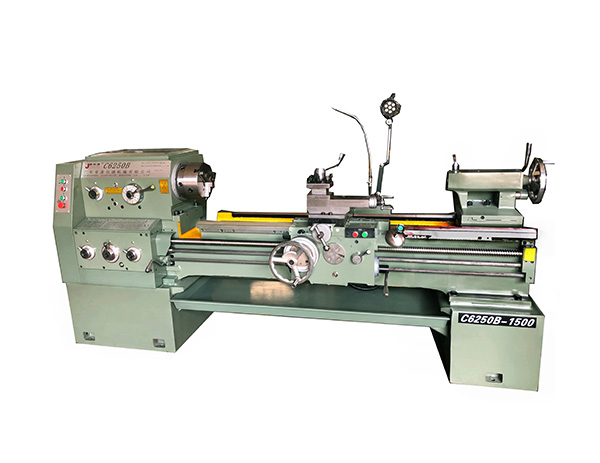

普通车床C6250B/1500
|
车 床 型 号 |
C6250B/1500 |
|
|
主要规格 |
中心高 |
250mm |
|
床身最大回转直径 |
500mm |
|
|
最大工作长度 |
1500mm |
|
|
刀架最大行程（纵向） |
1405mm |
|
| 马鞍槽内最大工件回转直径; | 710mm | |
| 花盘前马鞍有效长度 | 200mm | |
|
刀架上最大工件回转直径 |
300mm |
|
|
棒料直径 |
80mm |
|
|
主轴 |
通孔直径 |
82mm |
|
锥孔 |
1:20/D=90mm |
|
|
转速50Hz |
9～1600r/min24级 |
|
|
刀架 |
刀架横向最大行程 |
340mm |
|
小刀架最大行程 |
145mm |
|
|
纵向刻度值 |
1mm/格 300mm/r |
|
|
横刀架刻度值 |
0.05mm/格 5mm/r |
|
|
小刀架刻度值 |
0.05mm/格 5mm/r |
|
|
刀架回转角度范围 |
±90° 1°/格 |
|
|
主轴中心线至刀具支承面距离 |
28mm |
|
|
刀杆截面尺寸(高×宽） |
25mm×25mm |
|
|
纵向进给量 |
0.028～6.43mm/r 93种 |
|
|
横向进给量 |
0.012～2.73mm/r 93种 |
|
|
尾座 |
顶尖套内孔锥度 |
MT5 |
|
顶尖套最大移动量 |
150mm |
|
|
横向最大移动量 |
±15mm |
|
|
螺纹 |
公制 |
0.55～224 mm 48种 |
|
英制 |
72～1/8 n/1" 48种 |
|
|
模数 |
0.5～112mm 42种 |
|
|
径节 |
56～1/4 DP 45种 |
|
|
电机 |
主电机 |
Y132M-4 7.5kw |
|
主电机转速50Hz |
1500 r/min |
|
|
外形尺寸长*宽*高 |
中心距 1500mm |
3125mm×1071mm×1315mm |
|
净重 |
中心距 1500mm |
2450KG |
|
皮带 |
主传动三角皮带型号规格 |
B2286（B91) |
|
精度检测 全面实施原材料、制品、 成品检验，产品可靠性能检验等 |
制造工艺 从基础原材料到整台设备的精细制造 |
|
材质用料 各种原材料的严格把控，从源头开始保证机床精度 |
质保售后 1年质保，终身售后维护（有偿） 众多客户的长期信赖之选 |
|
|

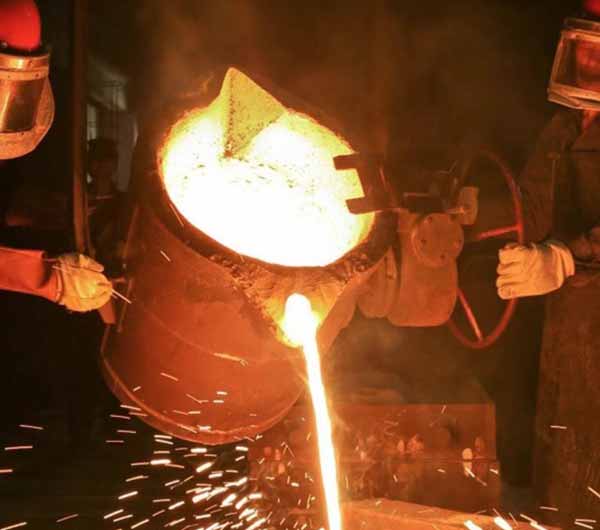

品质基石从一块铁开始 品质基石从一块铁开始，从原材的选用、铁水熔点、铁材炼制整个过程，全由经验丰富的工程师把控。 |
|
||
|
|

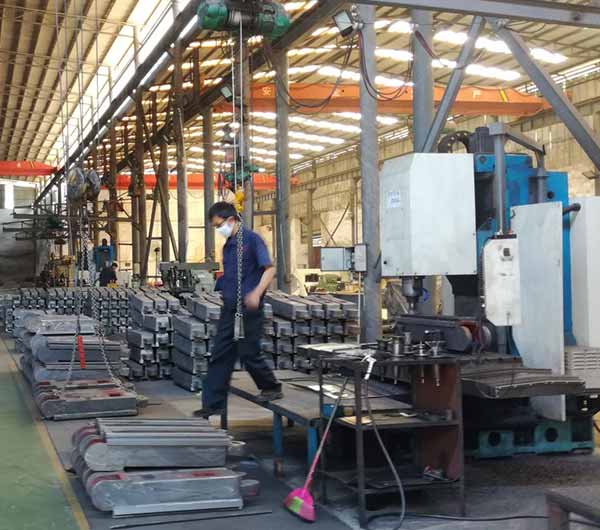

成熟工序品质保证 数十年经验积累，已建立成熟的加工工序和品控体系，先进加工机械严格把控每个工件的品质。 |
|
||
|
|

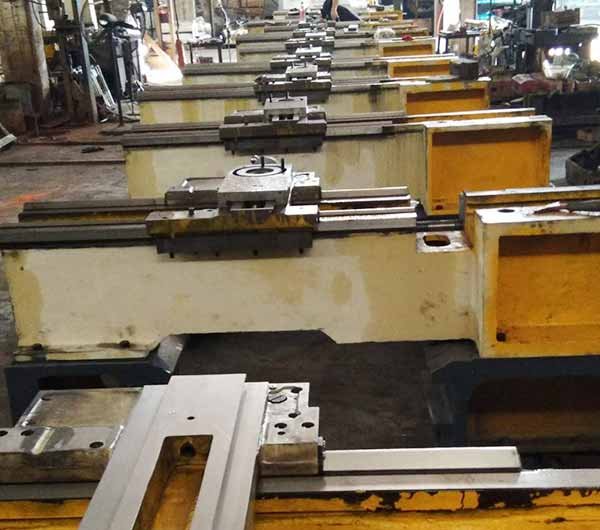

机床几何精度的保证 导轨配合面均进行手工刮研，使机床具有很好的耐磨性和精度保持性。 |
|
||
|
|
专业工程师安装调试 依照国际标准、行业高品质标准；对机械力学结构、受力工件、卸力工程学研究分析；由10余年经验的专业工程师安装调 |
|
|
||
|
|
严格每道工序检验，确保产品品质 从原材料到机床成品，每道工序均经专业检验层层把关，确保机床品质。 |
