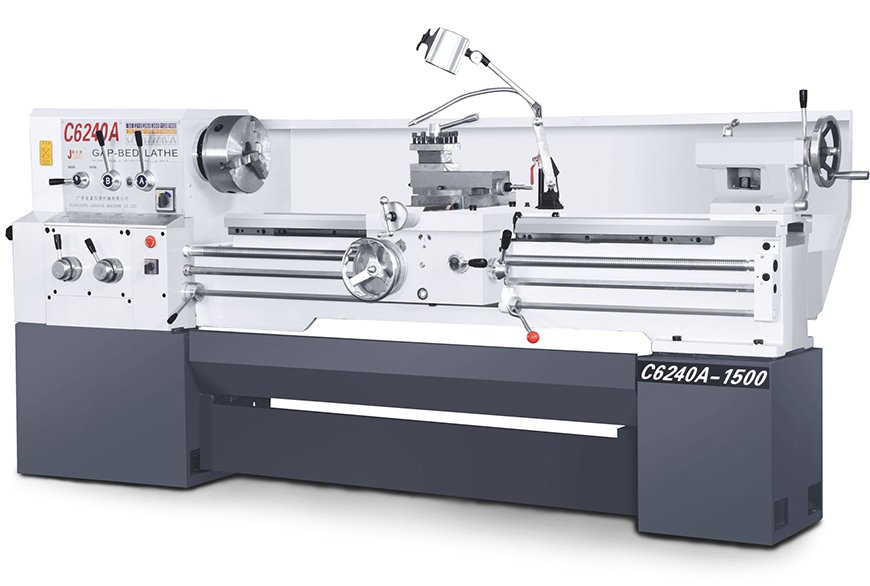

普通车床C6140A/C6240A
| 机型 | 嘉信捷床身 | ||
| C6140A | C6240A | ||
| 主要规格 | 中心高 | 202mm | |
| 床身最大回转直径 | 400mm | ||
| 最大工作长度 | 750mm 1000mm 1500mm | ||
| 刀架最大行程(纵向) | 650mm 900mm 1500mm | ||
| 刀架上最大工件回转直径 | 240mm | ||
| 马鞍槽内最大工件回转直径 | 580mm |
|
|
| 花盘前马鞍有效长度 |
200mm |
||
| 棒料直径 | 45mm或53mm | ||
| 主轴 | 通孔直径 | 46mm或54mm | |
| 锥孔 | MT6 | ||
| 转速50Hz(60Hz) | 25~1600r/min(30~2000r/min)正反各12种 | ||
| 刀架横向最大行程 | 240mm | ||
| 小刀架最大行程 | 140mm | ||
| 纵向刻度值 | 0.05mm/格 100mm/r | ||
| 横刀架刻度值 ±㎜o | 0.05mm/格 4mm/r | ||
| 小刀架刻度值 | 0.05mm/格 3mm/r | ||
| 刀架回转角度范围 | ±45° 1°/格 | ||
| 主轴中心线至刀具支承面距离 | 27mm | ||
| 刀杆截面尺寸(高×宽) | 25mm×20mm | ||
| 刀架 | 纵向进给量 | 0.04~2.16mm/r 138种 | |
| 横向进给量 | 0.02~1.08mm/r 138种 | ||
| 主轴中心线至方刀架侧面最大距离 |
205mm |
||
| 尾座 | 顶尖套内孔难度 | MT4 | |
| 顶尖套最大移动量 | 130mm | ||
| 横向最大移动量 | ±10mm | ||
|
螺纹 |
公制 | 0.45~20mm 30种 | |
| 英制 | 80~1*3/4 n/1 35种 | ||
| 模数 | 0.25~10mm 25种 | ||
| 径节 | 160~3*1/2 DP 30种 | ||
| 电机 | 主电机 |
YD132M-8/4 B5 TH 3/4.5 kw |
|
| 主电机转速50Hz(60Hz) |
750/1500r/min（900/1800r/min） |
||
| 冷却泵电机 |
AB-25 90W |
||
|
外形尺寸 (长×宽×高) |
750mm | 1950㎜×900㎜×1200㎜ | |
| 中心距1000mm | 2150㎜×900㎜×1200㎜ | ||
| 1500mm | 2650㎜×900㎜×1200㎜ | ||
| 净重 | 750mm | 1350 Kg | |
| 中心距1000mm | 1450 Kg | ||
| 1500mm | 1550 Kg | ||
| 皮带 | 主传动三角皮带型号规格 | A-1900 ㎜ | |
|
精度检测 全面实施原材料、制品、 成品检验，产品可靠性能检验等 |
制造工艺 从基础原材料到整台设备的精细制造 |
|
材质用料 各种原材料的严格把控，从源头开始保证机床精度 |
质保售后 1年质保，终身售后维护（有偿） 众多客户的长期信赖之选 |
|
|
品质基石从一块铁开始 品质基石从一块铁开始，从原材的选用、铁水熔点、铁材炼制整个过程，全由经验丰富的工程师把控。 |
|
||
|
|
成熟工序品质保证 数十年经验积累，已建立成熟的加工工序和品控体系，先进加工机械严格把控每个工件的品质。 |
|
||
|
|
机床几何精度的保证 导轨配合面均进行手工刮研，使机床具有很好的耐磨性和精度保持性。 |
|
||
|
|
专业工程师安装调试 依照国际标准、行业高品质标准；对机械力学结构、受力工件、卸力工程学研究分析；由10余年经验的专业工程师安装调 |
|
|
||
|
|
严格每道工序检验，确保产品品质 从原材料到机床成品，每道工序均经专业检验层层把关，确保机床品质。 |
